如何用更快速的方法去了解晶振的所有參數

來源:http://www.robbia.com.cn 作者:taiheth 2013年03月07

 對晶振(CRYSTAL)不了解的人士,初次接觸晶振肯定很枯燥乏味的,因為單純的死記硬背產品的型號和頻率,是一項腦力活,如何用更快速的方法去了解晶振的所有參數。
     對于晶振我們首先要了解到,晶振有分石英晶振陶瓷晶振,石英和陶瓷是兩者材質,生活中使用到的飯碗就是陶瓷材質,石英相對陶瓷,質地比較硬,像生活中的大理石.從而我們要了解到有源晶振無源晶振,有源晶振通俗易懂一點就是帶電壓,無源晶振就是無電壓,電壓的單位是伏特(V)。常用到的電壓參數有1.8V,3.0V,3.3V,5V。陶瓷晶振基本上都是無源晶振,而石英晶振有分有源晶振和無源晶振,有源晶振有多種名字,例如石英振蕩器。
       第一步,首先我們要知道晶振的品牌.日本是一個電子產業發達的國家,在電子元器件做的有聲有色,我們公司代理的五大品牌總部均位于日本,
1,愛普生晶振(EPSON CRYSTAL)
2,西鐵城晶振(CITIZEN CRYSTAL)
3,精工晶振(SEIKO CRYSTAL)
4,日本大真空晶振(KDS)
5,日本村田晶振(MURATA CRYSTAL)
以上五個品牌,前四大品牌均以石英晶振,后者村田制造所是所有電子行業中做陶瓷最出名的企業,因此村田陶瓷晶振在陶瓷晶振中是比較響亮的一個品牌。
第二步,我們要了解每一個品牌的型號,體積,頻率,負載電容,精度,當然若要我們一個型號一個型號記體積我們就會覺得很困難.其實不然,像愛普生晶振,西鐵城晶振,KDS晶振他們都有相對應的體積。

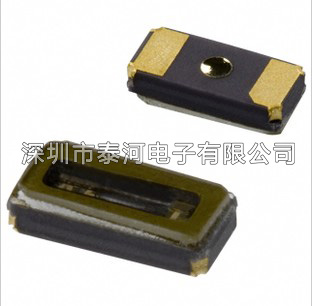

例如愛普生晶振中的FC135晶振,體積為3.2*1.5mm(通常我們記體積,記下晶振的長寬就可以了)西鐵城晶振中也有同樣體積的型號,CM315,KDS晶振中也有同樣體積的型號DST310S
愛普生晶振FC145——西鐵城晶振CM415——KDS晶振DST410S  體積均為4.2*1.5mm
愛普生晶振FC255——西鐵城晶振CM519——KDS晶振DST520   體積均為5.0*2.0mm
另外還有一個小訣竅,KDS晶振型號中以DST開頭的晶振,記體積最快速的一個方法就是,小數位的數通常只有.0,.2,.5,從型號中我們就可以看出體積是多少,例如DST310S,長是3.2,型號中的3,小數點.2,型號中的1,小數點的.5,其他DST型號都以為類推
愛普生晶振MC306/MC30A——西鐵城晶振CM200C/CM250C——精工晶振SSP-T2A  體積均為8.0*3.8mm
愛普生晶振MC146——精工晶振SSP-T7-F  體積均為7.0*1.3mm
愛普生晶振FA365/TSX-6035——西鐵城晶振CS10——KDS晶振DSX630G  體積均為6.0*3.5mm
愛普生晶振FA238/FA238V/TSX-3225——西鐵城晶振CS325——KDS晶振DSX321SL/DSX320G/DSX321G  體積均為3.2*2.5mm
以上都是四大品牌中貼片晶振(SMD CRYSTAL)相對應的體積型號,插件晶振(DIP CRYSTAL)也有
愛普生晶振C-002RX——西鐵城晶振CFS206——精工晶振VT-200-F——KDS晶振DT-26  體積均為2.0*6.0mm
愛普生晶振C-001RX——西鐵城晶振CFS308——KDS晶振DT-38  體積均為3.0*8.0mm
愛普生晶振C-004RX——西鐵城晶振CFS145——精工晶振VT-150-F  體積均為5*1.5mm

以上總結的貼片晶振和插件晶振均為無源晶振,下面總結有源晶振。有源晶振通常是四腳以上,當然無源晶振也有四腳和兩腳的.所以當客戶問道四腳的貼片晶振的時候,我們需要細心留意客戶說的是有源晶振還是無源晶振。有源晶振重點談論KDS晶振。有源晶振是帶電壓的晶振,有源晶振也有不同的性質的晶振,例如溫補振蕩器,普通振蕩器,壓控振蕩器,壓控溫補振蕩器
KDS 晶振型號的符號一般都比較多,怎么快速簡單的分辨出這些有源晶振的種類呢? 細心留意,我們發現 KDS晶振的型號一般都是以 DS 開頭的,當然這里的 D 就是代表 KDS 大真空株式會的社名了,KDS 晶振的型號字符有 DSA,DSB,DSX,DST,DSO,DSV.DSF
  DSA 開頭的晶振型號是壓控溫補振蕩器
  DSB 開頭的晶振型號是溫補振蕩器
  DSO 開頭的晶振型號是普通振蕩器
  DSX,DST 開頭的晶振型號是無源晶振
  DSV 開頭的晶振型號壓控振蕩器
  DSF 開頭的是 KDS 晶體濾波器
  這里需要補充的是型號中DSX,DST開頭的,數字末尾帶0的,腳位是兩個腳的,末尾數字是0以外的,腳位是四個腳的,舉例:DSX320G和DSX321SL,DSX320G是3225兩腳貼片晶振,DSX321SL是四腳無源貼片晶振,型號中末尾字母是G或者GA通常是陶瓷面的,其他均為金屬面,但是性質上都是石英晶振,只是表面的材質差異。
(參考地址:http://www.robbia.com.cn/blog/KdsOSCillator.html

上文中提到的負載電容(PF),精度(PPM)
負載電容通常用到的參數有12PF,12.5PF,6PF,我們了解到晶振頻率有MHZ和KHZ,KHZ通常對應的負載電容為12.5PF或者6PF。
那么精度是什么呢?精度有時候也被叫做誤差
ppm是英文part per million的縮寫,表示百萬分之幾,既然PPM是代表百萬分之一,代表誤差(精度)
那么時間的準確度就與晶振的PPM息息相關了.晶振PPM等級分為0.1PPM,0.5PPM,1PPM,2PPM,5PPM,10PPM,20PPM,30PPM,50PPM,100PPM,200PPM
舉例:若晶振的精度是10PPM,那么我們可以計算出一塊手表一天的時間誤差有多少
10(ppm)×24(一天24小時)×60(一小時60分鐘)×60(一分鐘60秒)=864000*1/1000000=0.864S
即每日的誤差不超過0.864秒,誤差已經算很大的了,以此類推,精度值越大,時間誤差越大
(參考地址:http://www.robbia.com.cn/blog/Jingdu.html
